ROLAND VC-100UHD

Представляем на ваш суд Roland VC-100UHD, процессор нового поколения для управления аудио-/видео- сигналами, предназначенный для организации живых мероприятий, фиксированных инсталляций и потокового вещания. Построенный на надежной аппаратной платформе, ориентированной на использование в критически важных приложениях, этот мощный и одновременно компактный полурэковый процессор реализует несколько однозадачных технологий. Благодаря технологии Ultra Scaler, разработанной компанией Roland, VC-100UHD поддерживает масштабирование и конвертацию при работе с несколькими приемниками сигнала одновременно, среди которых светодиодные стены стандарта 4К, дисплеи стандарта HD, USB-устройства потокового вещания и другое оборудование.

Обработка изображений для нескольких аудиторий одновременно

С помощью VC-100UHD передать видео стандартов 4К и 1080р на несколько разных приемников одновременно, включая многопиксельные светодиодные стены, дисплеи технических операторов и операторов записи, а также с веб-камеры USB для организации прямого потокового вещания, никакого труда не составляет. VC-100UHD автоматически обрабатывает и конвертирует сигналы подключенных к его входам 12G-SDI или HDMI 2.0 источников высокого разрешения в выходные сигналы различных разрешений для вывода их через выходы 12G-SDI, HDMI и USB 3.0 тыльной панели.

Графический ЖК дисплей на лицевой панели

Графический ЖК дисплей высокого разрешения и продуманная структура меню позволяют управлять всеми функциями и настраивать параметры устройства с помощью самого VC-100UHD, не привлекая для этого внешнее оборудование. На экране состояния сигнала входа HDMI можно контролировать разрешение, частоту кадров, состояние HDCP, цветовое пространство, битность, цветовую гамму, динамический диапазон и уровень аудиосигнала каждого из 8 входных каналов. И, кроме того, для упрощения устранения неполадок предусмотрен экран журнала системных сообщений.

Беспрецедентно надежная технология Ultra Scaler

VC-100UHD поддерживает инновационную технологию Ultra Scaler компании Roland, аналогичную реализованной в не имеющем себе равных беспрецедентно надежном профессиональном процессоре V-600UHD 4K, самом лучшем нашем видеокоммутаторе. Благодаря высокоскоростному процессору с помощью технологии Ultra Scaler удается добиться исключительно высокого качества преобразования для идеально синхронизируемых больших экранов и прецизионного, "точка в точку", масштабирования для дисплеев светодиодных стен.

Технология Ultra Scaler компании Roland поддерживает:

• 10-битную глубина цветности 4:4:4
• Широкий спектр цветовых моделей: Rec. 601, 709 и 2020
• Широкий динамический диапазон (формата) обработки и конвертации
• Высокую частоту кадров видео 1080р (HFR) на 100, 120, 144, 200 и 240 Гц
• “Родное” разрешение цифрового кино DCI Digital Cinema System 4K

Высокая частота кадров? Да без проблем.

Источники видео с высокой частотой кадров (HFR) могут превратиться в проблему при работе в составе интегрированных систем, но VC-100UHD с легкостью решает ее. Благодаря технологии Ultra Scaler разработчики систем могут одновременно манипулировать с видео 1080р на частотах до 240 Гц для игровых мониторов, 59.94/50 Гц для видеокомплексов стандарта HD и светодиодных дисплеев, а также 59.94/50 Гц для прямых потоковых трансляций в формате HD.

Бортовые видеоэффекты и обработка изображения

С помощью встроенных видеоэффектов VC-100UHD можно буквально играючи поворачивать, переворачивать и отзеркаливать изображение. Например, полученную с помощью смартфона видеокартинку портретного формата можно обрезать и повернуть, чтобы органично "вписать" в горизонтальный дисплей формата 16:9 цифрового табло. А с помощью реализованных в VC-100UHD функций Frame Synchronizer и Genlock можно по мере необходимости повторно синхронизировать и стабилизировать видеоизображения.

Вывод сигнала веб-камеры USB 3.0 для потокового вещания и записи

Обратитесь к мировой аудитории и вещайте на нее с использованием некомпрессированного видео 1080р at 59.94/50 Hz через популярные стриминговые платформы с помощью VC-100UHD. Вывод сигнала веб-камер USB 3.0 позволяет "общаться" с самыми новыми аудио-/видео- протоколами USB в формате "включил и работай", так что никаких программного обеспечения или драйверов закачивать и устанавливать не придется. А с помощью бесплатного программного обеспечения VR Capture компании Roland можно записывать прямые HD-трансляции в форматах ProRes 422 (Mac) или MP4 (Windows) для их дальнейших редактирования и распространения.

Усовершенствованные аудиофункции

Кроме работы с видеосигналом, VC-100UHD поддерживает обработку внедренного цифрового аудио, принимаемого со входов 12G-SDI и HDMI 2.0. Предусмотрен также ввод/вывод аналогового балансного аудиосигнала через 25-контактный разъем D-sub для стационарных приложений и линейного через разъемы RCA для полупрофессионального оборудования. Усовершенствованная система маршрутизации аудио позволяет внедрять/извлекать сигнал с 16 входных каналов и выводить его через 8 выходных. Необходимо откорректировать липсинг? Для этого достаточно просто настроить задержку, доступную на каждом из аудиовыходов.

Компактность и готовность использования в любых приложениях

VC-100UHD предусматривает использование как в качестве портативного процессора, который можно взять для производства продукции куда угодно, так и в составе больших систем и стационарных инсталляций (устанавливается в рэк). Устройство отличается расширенными возможностями интеграции, включая:

• Выбор EDID на HDMI
• Широкий диапазон цветокоррекции для соответствия всей линейке устройств ввода и вывода, таким как светодиодные дисплеи
• Создание резервных копий настроек и их вызов через память USB
• Дистанционное управление по LAN

Примеры использования

Светодиодные стены

Светодиодные дисплеи стали универсальным инструментом в арсенале организаторов мероприятий. Однако для проведения трансляций с корпоративных мероприятий и фестивалей требуется использовать картинку шириной больше, чем 1920 пикселей формата HD. Реализованная в VC-100UHD технология Ultra Scaler обеспечивает высочайшую точность масштабирования выходного сигнала "точка в точку", позволяя подключаться к светодиодному дисплею с таким размером в пикселях, который и необходим. Поддерживаются разрешения: 4K High Dynamic Range (HDR), 1080p Standard Dynamic Range (SDR) и DCI Cinema 4K.

Киберспорт

По мере стремительного роста рынка киберспорта так же быстро развиваются и игровые консоли. В киберспорте огромное значение имеет каждое мгновение, но не менее важна и цена, которую приходится за это платить. В результате участниками компьютерных игр был выбран следующий компромисс ― разрешение 1080р при HFR 120 или 144 Гц, обеспечивающий плавное перемещение картинки в процессе виртуальных баталий. VC-100UHD позволяет интегрировать эти супермощные игровые консоли в рабочие процессы форматов HD 59.94/50 Гц, не омрачая "существование" участников компьютерных состязаний проблемами латентности системы. А извлекая аудиосопровождение игр из сигнала HDMI, можно отказаться от его конвертации из аналога в цифру и сохранить качество на высочайшем уровне. Игра началась!

Прямая потоковая трансляция

VC-100UHD поддерживает прямую трансляцию по USB 3.0 некомпрессированного сигнала высокого качества на широчайшую аудиторию. Для согласования пропускной способности канала можно конвертировать и масштабировать входные сигналы 4K UHD в формат Full HD 1080p/60 или с более низким разрешением. Если же возникли проблемы с липсингом, исправить ситуацию поможет настройка задержки.

Сценические приложения

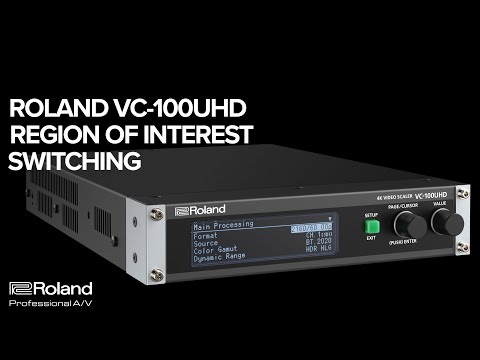

Функция переключения ROI, реализованная в VC-100UHD, очень эффективна для сценической съемки, а также при прямых трансляциях, когда условия работы или бюджет не позволяют использовать несколько камер. С помощью ROI можно кадрировать любую область видео стандарта 4К и увеличить ее до разрешения HD. А подключив по USB цифровую клавиатуру, вы получите возможность позиционирования области кадрирования в режиме реального времени. Поддерживаются выбор и мгновенное переключение между 8 областями ROI.
